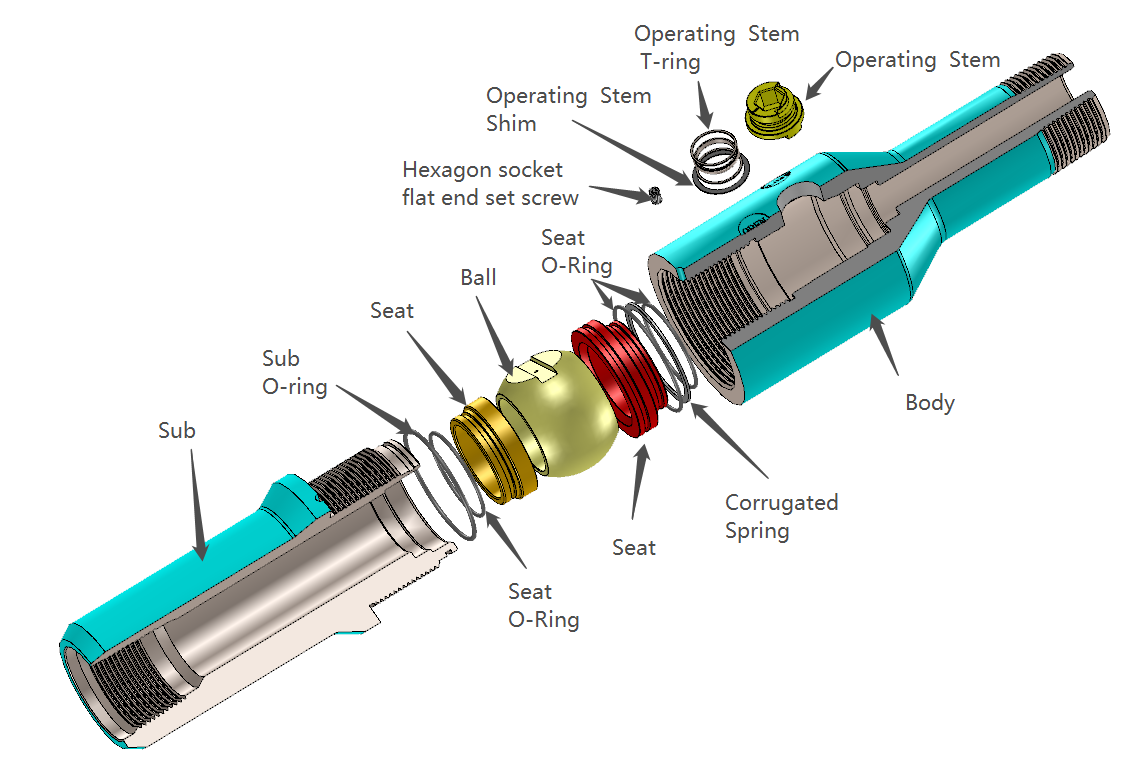

全开式安全阀 (FOSv) 是一种球型安全阀,用于在钻柱从井中抽出时阻止流体通过钻柱。FOSv 是一种双体全开式安全阀,不会干扰诸如岩心筒或测量仪器等工具的运行。它被设计成插入钻台上钻杆或油管柱的顶部接头,并在井涌时快速关闭。
球型设计使阀门紧凑、易于操作且强度高。标准测试压力为 10,000 psi,也可提供更高的压力等级。
产品特点:
1. 提供多种尺寸规格和连接螺纹形式,兼容匹配多种扣型。
2. 产品采用了双相钨钛材料新技术特殊工艺, 在钻井工况10000次以上带压开关循环能保持正常使用,产品工作使用寿命可达5000小时及以上。
3. 超低扭矩开关,带压35MPa时开启力矩≤350N·m;带压60MPa时开启力矩≤1000N·m。
阀球阀座成品置于真空特种设备后复合渗入一层低扭矩材料,强化表面光洁度,增强外表的自润滑及防腐能力(根据 NACE MR0175,可耐H2S腐蚀EE级以上),可成倍地降低IBOP转动扭矩,改良阀球阀座表面的耐磨性及抗腐蚀能力,极大提高产品使用寿命。
4. 既可以满足10000Psi, 15000Psi不同作业压力要求,同时我司具备20000Psi 的产品能力。
5. 作为损耗件,每个阀均提供操作扳手和螺纹保护器,维修包。
产品参数
型号 | 2 3/8UPTBG | 2 7/8UPTBG | 3 1/2UPTBG | 4 1/2UPTBG |
工作压力 | 70MPa | 70MPa | 70MPa | 70MPa |
外径 | 121 mm | 130mm | 180 mm | 216 mm |
内径 | 50.8 mm | 62 mm | 76.2 mm | 101.6 mm |
长度 | 450 mm | 475mm | 550 mm | 750 mm |
重量 | 20 KG | 25KG | 75KG | 105KG |
空载开关扭矩 | <40N.m | <40N.m | <40N.m | <60N.m |
@35MPa压差开关扭矩 | <450N.m | <500N.m | <600N.m | <900N.m |
@35MPa全通状态开关扭矩 | <100N.m | <120N.m | <140N.m | <160N.m |
可开关次数 | >5000次 | >5000次 | >5000次 | >5000次 |
